スマートロック設定方法（操作ガイド）
DTRSⅡ smart 編

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ 設定値「 2 or 1 or 0 」を設定ボタンを押して切り替え。
（2：大、1：小、0：OFF）
④ 施解錠ボタンを押して設定値を決定。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ 設定値「1 or 0 」を設定ボタンを押して切り替え。
「1」：Eモード（電気的解錠時に自動施錠します）
「0」：Bモード（自動施錠しません）
④ 施解錠ボタンを押して設定値を決定。

※ 上側ユニットとドア開閉センサーをペアリングしていない状態では、「利用する」を選択しても自動施錠は有効になりません。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ 設定値「1 or 0 」を設定ボタンを押して切り替え。
「1」：警備出力を使用する
「0」：警備出力を使用しない（初期設定）
④ 施解錠ボタンを押して設定値を決定。

【はじめに、上側室内ユニットと下側室内ユニットの電池カバーを取り外し、解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】

上側室内ユニットの操作
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して設定項目を決定。
⑤ が表示されるまで設定ボタンを繰り返し押す。
⑥ 施解錠ボタンを押して設定項目を決定。（接続待機状態に入ります。）

※⑥まで操作したら下側室内ユニットの操作を行なう。（下側室内ユニットは設定ボタンのみで操作）
⑦ 設定ボタン3秒間長押し→ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑧ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑨ が表示されるまで繰り返し押す→ が表示されたら3秒間長押し。
⑩「ピーッ」と鳴り上側室内ユニットと接続完了。

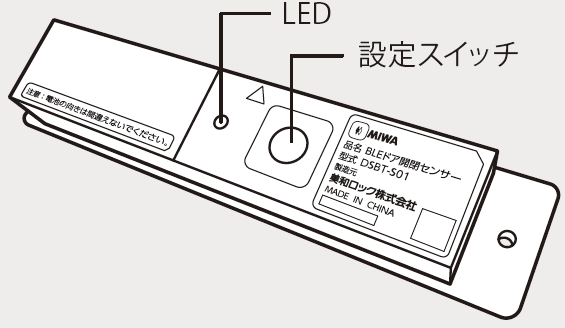

【ドア開閉センサーのカバーを取り外します。】
① 設定スイッチを押す。

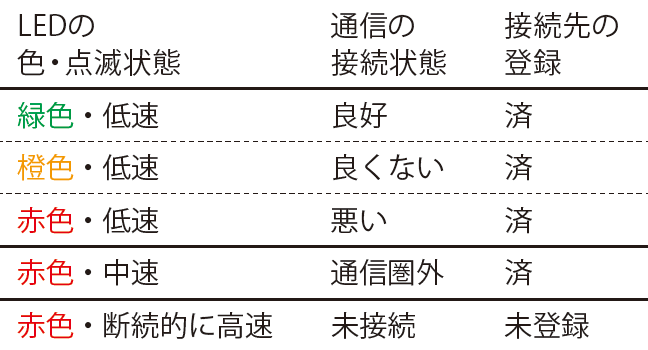

②通信接続状態がLEDで以下のように表示される。
低速点滅：2秒間に1回点滅
中速点滅：1秒間に1回点滅
断続的に高速点滅：1秒間に2回点滅後、1秒間消灯

※ドア開閉センサーの通信接続の解除を行ってから、ドア開閉センサーと本体の無線接続を行います。

（ドア開閉センサーの通信接続の解除）
①ドア開閉センサーのカバーと電池カバーを取り外す。
②電池を１本だけ取り外す。
③設定スイッチを押したまま、電池を戻します。
（電池を戻しても設定スイッチを押し続けてください。）
④LEDが高速点滅したら設定スイッチを離す。
⑤通信接続の解除完了（LEDが緑色に3秒間点灯します。）

（本体とドア開閉センサーの通信接続を行う）
【上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】

上側室内ユニットの操作
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して設定項目を決定。
⑤ が表示されるまで設定ボタンを繰り返し押す。
⑥ 施解錠ボタンを押して設定項目を決定。（接続待機状態に入ります。）

※⑥まで操作したらドア開閉センサーの操作を行なう。
⑦ドア開閉センサー本体のLEDが緑色でゆっくり点滅するまで、ドア開閉センサーの設定スイッチを3秒間長押し。
⑧LEDが緑色の点灯に変わり、約3秒後、LEDが電波の強さに応じた色で点滅。
⑨「ピーッ」と鳴り上側室内ユニットと接続完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】

上側室内ユニットの操作
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して設定項目を決定。
⑤ が表示されるまで設定ボタンを繰り返し押す。
⑥ 施解錠ボタンを押して設定項目を決定。（接続待機状態に入ります。）
※ ⑥まで操作したら外部機器側の操作を行なう。
⑦「ピーッ」と鳴り上側室内ユニットと接続完了。

【はじめに、上側室内ユニットの電池カバーを取り外し、開扉かつ解錠状態で設定ボタンを3秒間長押しします。】

① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して設定項目を決定。
③ 解錠LED（赤）が点滅。
④ 解錠状態 に合わせ施解錠ボタンを押す。
⑤ 施錠LED（青）が点滅。
⑥ 施錠状態 に合わせ施解錠ボタンを押す。

※2ロックの場合は、上側・下側ユニット両方のサムターンの向きを合わせてください。
※設定後、サムターンの状態と施解錠LEDの状態が一致していることを確認してください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ ID 種類 を設定ボタンを押して切り替え。
④ 施解錠ボタンを押してID 種類を決定。
⑤ アドレス登録数の表示を確認。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ ID 種類 が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押してID 種類を決定。
⑤ アドレス登録数の表示を確認。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押して選択項目を決定。
⑤ ID キーをターゲットマークにかざす。
⑥ 登録アドレスの表示を確認。
※ 続けて登録する場合は、10 秒以内に次に登録するID キーをかざしてください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】

【アドレスを指定しない場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ ID 種類 が表示されるまで設定ボタンを繰り返し押す
④ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は10 秒以内に、次に登録するID キーをかざしてください。

【アドレスを指定する場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ ID 種類 が表示されるまで設定ボタンを繰り返し押す
④ 施解錠ボタンを押してID 種類を決定。
⑤ 任意の空アドレスが表示されるまで設定ボタンを繰り返し押す。
⑥ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は、10 秒以内に手順⑤以降を繰り返してください。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押してID 種類を決定。
⑤ 抹消したいアドレス番号、または （全て）を設定ボタンを繰り返し押して切り替え。
⑥ 施解錠ボタンを繰り返し押して決定。

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】

【アドレスを指定しない場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ ID 種類 が表示されるまで設定ボタンを繰り返し押す。
④ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は10 秒以内に、次に登録するID キーをかざしてください。

【アドレスを指定する場合】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ ID 種類 が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押してID 種類を決定。
⑤ 任意の空アドレスが表示されるまで設定ボタンを繰り返し押す。
⑥ ターゲットマークに登録するID キーをかざす。
※ 続けて登録する場合は、10 秒以内に手順⑤以降を繰り返してください

【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
① が表示されるまで設定ボタンを繰り返し押す。
② 施解錠ボタンを押して操作種類を決定。
③ が表示されるまで設定ボタンを繰り返し押す。
④ 施解錠ボタンを押してID 種類を決定。
⑤ 抹消したいアドレス番号、または （全て）を設定ボタンを繰り返し押して切り替え。
⑥ 施解錠ボタンを繰り返し押して決定。
⑦ 登録済みの住人用ID キーをターゲットマークにかざす。

※ 住人用ID キーが未登録の場合は、手順⑦は不要です。
