スマートロック設定方法（操作ガイド）
PiACKⅡ smart 編

各種設定方法、カード、暗証番号の登録・抹消方法などをまとめました。
下記メニューより設定項目を選んでください。

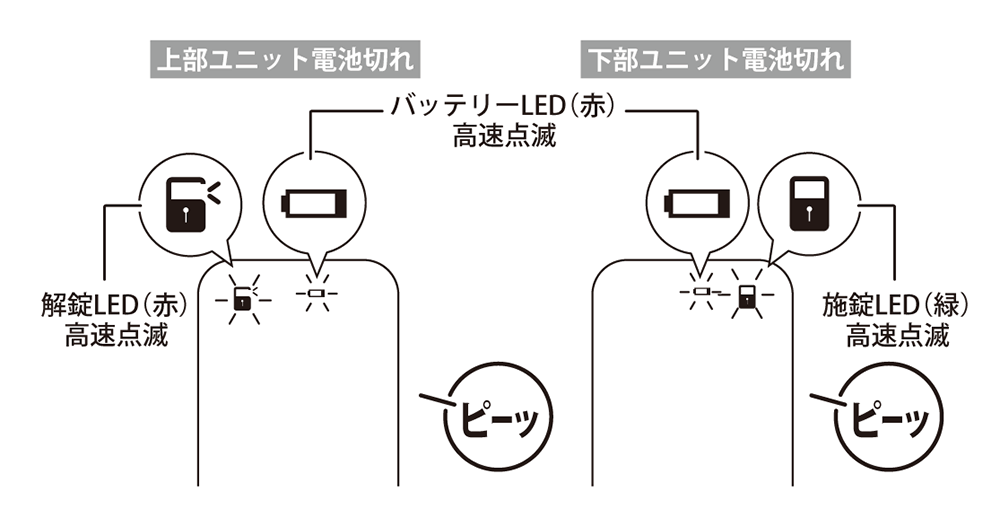

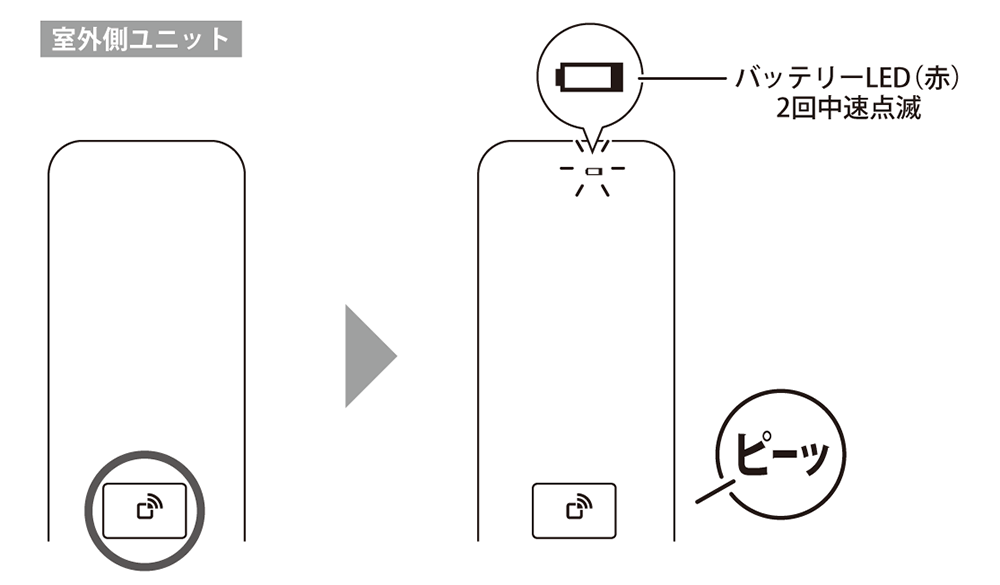

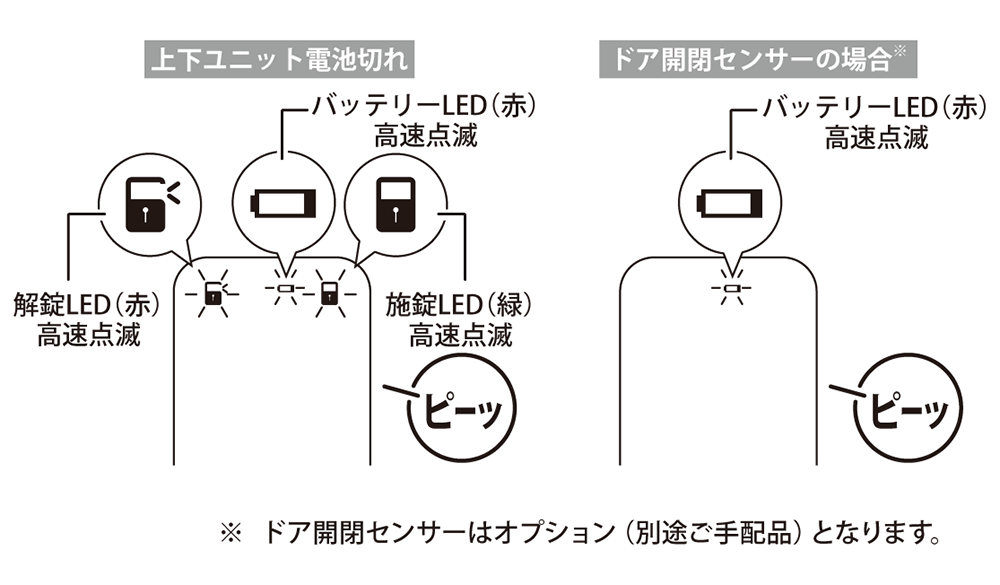

PiACKⅡの設定イメージ

※設定ボタンの操作（押し方）について

  1. ① 「押す」 = 約1秒間ボタンを押す（IDキーの登録・抹消モードに移行）
  2. ② 「繰り返し押す」 = 間を開けながら連続してボタンを押す
  3. ③ 「3秒間長押し」 = 約3秒間ボタンを押し続ける（設定モードに移行）
  4. ④ 「5秒間長押し」 = 約5秒間ボタンを押し続ける（スマートフォンの連携モードに移行）

各種設定方法

  • フェイクPINを設定したい

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
    ①テンキー「4」→「E」と押す。
    ②テンキー「1 or 0」→「E」と押す。
    「1」：フェイクPIN入力を行なう（初期設定）
    「0」：フェイクPIN入力を行わない

  • ブザー音のON/OFFを設定したい

    ①起動ボタンを押す。
    ②テンキー「C」を５秒間長押し。（初期設定はブザー音ON）

    ※設定操作のたびにブザー音のON／OFFが切り替わります。

  • 簡単施錠を設定したい（起動ボタンだけで施錠できる設定にしたい）

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
    ①テンキー「6」→「E」と押す。
    ②テンキー「1 or 0」→「E」と押す。
    「1」：簡単施錠を行なう（初期設定）
    「0」：簡単施錠を行わない

  • 施錠動作モード設定（自動施錠を設定したい）

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
    ①テンキー「8」→「E」と押す。
    ②テンキー「5 or 1 or 0」→「E」と押す。
    「5」：Aモード（常時自動施錠します）
    「1」：Eモード（電気的解錠時に自動施錠します）
    「0」：Bモード（自動施錠しません）

    ※上側ユニットとドア開閉センサーを通信接続していない状態では、テンキー「5」または「1」を選択しても、自動施錠は有効になりません。

  • 警備出力を設定したい

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
    ①テンキー「C」→「4」→「E」と押す。
    ②テンキー「1 or 0」→「E」と押す。
    「1」：警備出力を使用する
    「0」：警備出力を使用しない（初期設定）

  • 警備モードをセットしたい

    【警備出力をONに設定している場合のみ設定が可能です。】
    ①電気的に施錠完了後、テンキー「C」と「E」が点灯する。
    ②テンキー「E」が点灯中に「ピピッ」と鳴るまで「E」を押し続ける。

  • 1ドア2ロックの設定をしたい

    動画はこちら(YouTube)
    【はじめに、上側室内ユニットと下側室内ユニットの電池カバーを取り外し、解錠状態で上側室内ユニットの設定ボタンを3秒間長押しします。】

    ① テンキー「C」→「1」→「E」と押す。
    ② テンキー「1」→「E」と押す。
    ③ テンキー「1」→「E」と押す。（接続待機状態に入ります。）

    ※③まで操作したら下側室内ユニットの操作を行なう。（下側室内ユニットは設定ボタンのみで操作）
    ④ 設定ボタン3秒間長押し→ 「b（逆）」 が表示されるまで繰り返し押す→ 「b（逆）」 が表示されたら3秒間長押し。
    ⑤ 「M（逆）」 が表示されるまで繰り返し押す→ 「M（逆）」 が表示されたら3秒間長押し。
    ⑥ 「P（逆）」 が表示されるまで繰り返し押す→ 「P（逆）」 が表示されたら3秒間長押し。
    ⑦「ピーッ」と鳴り上側室内ユニットと接続完了。

  • ドア開閉センサーの通信接続状態を確認したい

    動画はこちら(YouTube)
    【ドア開閉センサーのカバーを取り外します。】

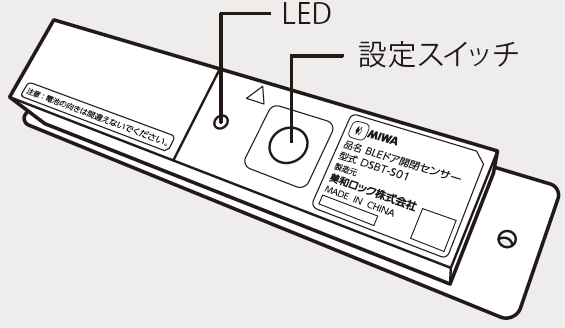

    ドア開閉センサーのカバーを取り外します。 ① 設定スイッチを押す。

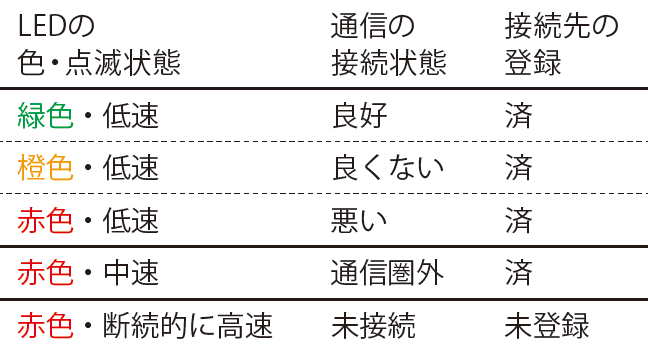

    ②通信接続状態がLEDで以下のように表示される。
    通信状態 低速点滅：2秒間に1回点滅
    中速点滅：1秒間に1回点滅
    断続的に高速点滅：1秒間に2回点滅後、1秒間消灯

  • ドア開閉センサーを設定したい

    ※ドア開閉センサーの通信接続の解除を行ってから、ドア開閉センサーと本体の通信接続を行います。

    （ドア開閉センサーの通信接続の解除）
    ドア開閉センサーの通信接続の解除動画はこちら(YouTube)
    ①ドア開閉センサーのカバーと電池カバーを取り外す。
    ②電池を１本だけ取り外す。
    ③設定スイッチを押したまま、電池を戻します。
    （電池を戻しても設定スイッチを押し続けてください。）
    設定スイッチ ④LEDが高速点滅したら設定スイッチを離す。
    ⑤通信接続の解除完了（LEDが緑色に3秒間点灯します。）

    （本体とドア開閉センサーの通信接続を行う）
    【上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
    本体とドア開閉センサーの通信接続の動画はこちら(YouTube)
    ① テンキー「C」→「1」→「E」と押す。
    ② テンキー「2」→「E」と押す。
    ③ テンキー「1」→「E」と押す。（接続待機状態に入ります。）

    ※③まで操作したらドア開閉センサーの操作を行なう。
    ④ドア開閉センサー本体のLEDが緑色でゆっくり点滅するまで、ドア開閉センサーの設定スイッチを3秒間長押し。
    ⑤LEDが緑色の点灯に変わり、約3秒後、LEDが電波の強さに応じた色で点滅。
    ⑥「ピーッ」と鳴り上側室内ユニットと接続完了。

  • 外部機器と連動させる設定をしたい

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
    ①テンキー「C」→「1」→「E」と押す。
    ②テンキー「3」→「E」と押す。
    ③テンキー「1」→「E」と押す。

    ※③まで操作したら外部機器側の操作を行なう。
    ④「ピーッ」と鳴り上側室内ユニットと接続完了。

  • 管理会社・施工業社向けの設定・確認

    • FKLIDモードに変更したい

      ※入居用の登録済ID（ユーザー用登録・抹消カード、ユーザーカード、ユーザー用暗証番号）をすべて抹消してください。入居用の登録IDが未登録の場合のみ設定変更が可能です。
      ※モード変更後、マスターカードおよび工事用・空室用カード／暗証番号の登録情報はすべて抹消されます。再度、登録してください。
      ※各種中継器およびBLE操作盤（SMBT-B01）と接続している場合、運用モードの切り換え後に必ずスマートロック本体を再起動（電池を取り出し、再度挿入）してください。再起動しないと、それら接続機器を介した制御ができなくなることがあります。

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
      ①テンキー「1」→「E」と入力。
      ②現在の設定値がテンキー表示された後、５秒以内にテンキー「2」の位置を５秒間長押し。
      ③テンキー「2」→「E」と入力し、設定終了。

    • お客様任意IDモードに変更したい

      ※入居用の登録済ID（ユーザー用登録・抹消カード、ユーザーカード、ユーザー用暗証番号）をすべて抹消してください。入居用の登録IDが未登録の場合のみ設定変更が可能です。
      ※モード変更後、マスターカードおよび工事用・空室用カード／暗証番号の登録情報はすべて抹消されます。再度、登録してください。
      ※各種中継器およびBLE操作盤（SMBT-B01）と接続している場合、運用モードの切り換え後に必ずスマートロック本体を再起動（電池を取り出し、再度挿入）してください。再起動しないと、それら接続機器を介した制御ができなくなることがあります。

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
      ①テンキー「1」→「E」と入力。
      ②現在の設定値がテンキー表示された後、、５秒以内にテンキー「3」の位置を５秒間長押し。
      ③点滅中にテンキー「3」→「E」を入力し、専用設定カード（イニシャルカード）をリーダーにかざし設定終了。

    • IDmモードに変更したい

      ※入居用の登録済ID（ユーザー用登録・抹消カード、ユーザーカード、ユーザー用暗証番号）をすべて抹消してください。入居用の登録IDが未登録の場合のみ設定変更が可能です。
      ※モード変更後、マスターカードおよび工事用・空室用カード／暗証番号の登録情報はすべて抹消されます。再度、登録してください。
      ※各種中継器およびBLE操作盤（SMBT-B01）と接続している場合、運用モードの切り換え後に必ずスマートロック本体を再起動（電池を取り出し、再度挿入）してください。再起動しないと、それら接続機器を介した制御ができなくなることがあります。

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
      ①テンキー「1」→「E」と入力。
      ②現在の設定値がテンキー表示された後、５秒以内にテンキー「4」の位置を５秒間長押し。
      ③テンキー「4」→「E」と入力し、設定終了。

      ※高いセキュリティ性を求める用途への利用には適しません。お客様のご判断のもとにご利用いただく必要があります。

    • UIDモードに変更したい

      ※入居用の登録済ID（ユーザー用登録・抹消カード、ユーザーカード、ユーザー用暗証番号）をすべて抹消してください。入居用の登録IDが未登録の場合のみ設定変更が可能です。
      ※モード変更後、マスターカードおよび工事用・空室用カード／暗証番号の登録情報はすべて抹消されます。再度、登録してください。
      ※各種中継器およびBLE操作盤（SMBT-B01）と接続している場合、運用モードの切り換え後に必ずスマートロック本体を再起動（電池を取り出し、再度挿入）してください。再起動しないと、それら接続機器を介した制御ができなくなることがあります。

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
      ①テンキー「1」→「E」と入力。
      ②現在の設定値がテンキー表示された後、５秒以内にテンキー「5」の位置の位置を５秒間長押し。
      ③テンキー「5」→「E」と入力し、設定終了。

      ※高いセキュリティ性を求める用途への利用には適しません。お客様のご判断のもとにご利用いただく必要があります。

    • 認証モードを変更したい（認証方法の順序変更）

      ※認証モードの変更は、入居用の登録済ID（ユーザー用登録・抹消カード、ユーザーカード、ユーザー用暗証番号）が未登録の場合のみ設定変更が可能です。

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを3秒間長押しします。】
      ①テンキー「2」→「E」と押す。
      ②テンキー「1 or 2 or 3 or 4 or 5」→「E」と押す。
      「1」:OR認証カード優先（初期設定）
      「2」:OR認証テンキー優先
      「3」:AND認証
      「4」:カード認証のみ
      「5」:テンキー認証のみ

    • 各種カード登録数の確認

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
      ①テンキー「0」→「E」と押す。
      ②テンキー「1 or 2 or 3 or 4 or 5」→「E」と押す。
      ③該当カードの登録数が表示される。
      「1」:工事用カード
      「2」:空室用カード
      「3」:ユーザー用登録・抹消カード
      「4」:ユーザーカード
      「5」:マスターカード

    • 各種暗証番号登録数の確認

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
      ①テンキー「0」→「E」と押す。
      ②テンキー「6 or 7 or 8 or 9」→「E」と押す。
      ③該当暗証番号の登録数が表示される。
      「6」:工事用暗証番号
      「7」:空室用暗証番号
      「8」:ユーザー用暗証番号
      「9」:管理用暗証番号

    • 各種カードの登録アドレス確認
      （工事用カード、空室用カード）

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
      ①テンキー「1 or 2」→「E」と押す。
      「1」:工事用カード
      「2」:空室用カード
      ②テンキー「C」→「00」→「E」と押す。
      ③登録アドレスを確認したいカードをかざす。
      ④かざしたカードの登録アドレスが表示される。

    • 各種カードの登録アドレス確認
      （ユーザー用登録・抹消カード、ユーザーカード、マスターカード）

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
      ①テンキー「3 or 4 or 5」→「E」と押す。
      「3」:ユーザー用登録・抹消カード
      「4」:ユーザーカード
      「5」:マスターカード
      ②登録済みのカードをかざす。
      ③テンキー「C」→「00」→「E」と押す。
      ④登録アドレスを確認したいカードをかざす。
      ⑤かざしたカードの登録アドレスが表示される。

    • 認証モード「AND認証」の設定および登録操作

      【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
      ①登録したいカードのテンキー「1 or 2 or 3 or 4 or 5」→「E」と押す。
      「1」:工事用カード
      「2」:空室用カード
      「3」:ユーザー用登録・抹消カード
      「4」:ユーザーカード
      「5」:マスターカード
      ②登録したいカードをリーダーにかざす。
      ③「登録したい暗証番号」→テンキー「E」→「登録したい暗証番号」→「E」と押す。

    • 左右勝手を設定したい

      【はじめに、上側室内ユニットの電池カバーを取り外し、開扉かつ解錠状態で設定ボタンを3秒間長押しします。】
      ①テンキー「9」→「E」と押す。
      ②解錠状態→テンキー「E」と押す。
      ③施錠状態→テンキー「E」と押す。

      ※2ロックの場合は、上側・下側ユニット両方のサムターンの向きを合わせてください。
      ※設定後、サムターンの状態と施解錠LEDの状態が一致していることを確認してください。

カードと暗証番号の登録・抹消

  • 登録済みID種別の確認

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「0」→「E」と押す。
    ②登録されているID種別の番号が点灯します。

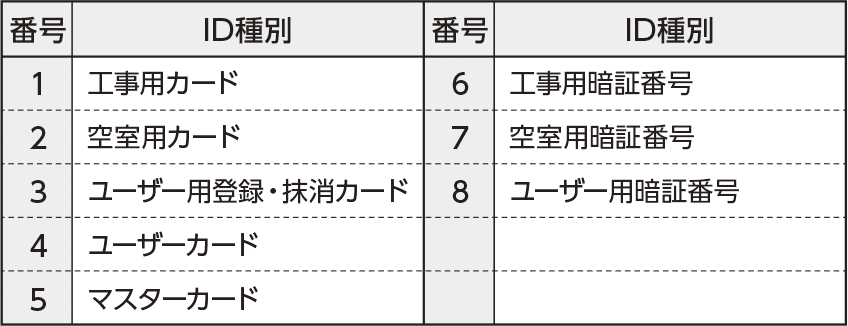

    ID種別対応表

  • ユーザー用登録・抹消カードの新規登録

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「3」→「E」と押す。
    ②登録したいカードをかざす。

    ※カード登録時にカードの登録アドレスが表示されます。

  • ユーザー用登録・抹消カードの追加登録

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「3」→「E」と押す。
    ②登録済みのユーザー用登録・抹消カードをかざす。
    ③登録したいカードをかざす。

    ※カード登録時にカードの登録アドレスが表示されます。

  • ユーザー用登録・抹消カードの個別抹消／全抹消

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「3」→「E」と押す。
    ②登録済みのユーザー用登録・抹消カードをかざす。
    ③テンキー「C」→「抹消したいカードの登録アドレス」→「E」と押す。（全抹消の場合は「C」→「999」→「E」→「999」→「E」と押す。）

    ※ユーザー用登録・抹消カードが1枚しか登録されていない場合は個別抹消操作はできません。（全抹消は可能）
    ※全抹消を行なうと、退去操作となり、同時にユーザーカード、ユーザー用暗証番号、管理用暗証番号も全抹消されます。

  • ユーザーカードの新規登録／追加登録

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「4」→「E」と押す。
    ②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
    ③登録したいカードをかざす。

    ※上記操作にて、後からの追加登録も可能です。
    ※カード登録時にカードの登録アドレスが表示されます。
    ※ユーザー用登録・抹消カードを登録せず、マスターカードを使ってユーザーカードを登録した場合、ユーザー用登録・抹消カードの登録はできなくなります。

  • ユーザーカードの個別抹消／全抹消

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「4」→「E」と押す。
    ②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
    ③テンキー「C」→「抹消したいカードの登録アドレス」→「E」と押す。（全抹消の場合は「C」→「999」→「E」と押す。）

  • ユーザー用暗証番号の新規登録

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「8」→「E」と入力。
    ②登録済みのユーザー用登録・抹消カードまたは登録済みのマスターカードをリーダーにかざす。
    ③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
    ④「登録したい暗証番号」→テンキー「E」→「登録したい暗証番号」→「E」と入力して完了。

  • ユーザー用暗証番号の追加登録・変更

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「8」→「E」と押す。
    ②登録済みユーザー用登録・抹消カードまたはマスターカードをかざす。
    もしくは、テンキー「C」→「ユーザー用暗証番号」→「E」と押す。
    ③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
    ④「暗証番号」→テンキー「E」→「暗証番号」→「E」と押す。

    ※入居中特殊設定がONの場合は、登録できません。
    ※暗証番号を変更したい場合は、上記操作で新しい暗証番号を上書き登録します。

  • ユーザー用暗証番号の抹消

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「8」→「E」と押す。
    ②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
    もしくはテンキー「C」→「登録済みの暗証番号」→「E」と押す。
    ③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
    ④テンキー「C」を5秒間長押しする。

  • ユーザー用暗証番号の確認

    【はじめに、上側室内ユニットの電池カバーを取り外し、解錠状態で設定ボタンを押します。】
    ①テンキー「8」→「E」と押す。
    ②登録済みのユーザー用登録・抹消カードまたはマスターカードをかざす。
    もしくはテンキー「C」→「登録済みの暗証番号」→「E」と押す。
    ③暗証番号の登録アドレスを選択（テンキー「1 or 2 or 3 or 4 or 5 or 6 or 7 or 8 or 9」）→「E」と入力。
    ④テンキー「C」を押す。
    ⑤該当暗証番号が表示される。
